摘要：全球定位系统（GPS）被乐成用于水电大坝和大型修建物的恒久变形监测，，，现在，，，普遍接纳的差分全球定位系统（DGPS）提高了丈量精度，，，使GPS 的应用规模越发普遍。。。。本文通过美国Libby 大坝变形监测实例先容，，，例证了3D Tracker 系统用于监测Libby坝顶水平和笔直位移的准确性，，，且DGPS24 小时时段笔直丈量精度在1mm 规模以内。。。。
要害词：3D Tracker 全球定位系统 变形监测1 小序
对水电设施的治理机构和操作职员来说，，，监测大坝变形和坝身沉降是他们的主要使命。。。。实时地发明大坝由于自然事故或大型修建物引发的变形，，，就能够拯救生命，，，镌汰经济损失，，，阻止严重的情形破损。。。。可是，，，若是大坝及其设施位于偏远的地区，，，实时监测大坝的变形就较量难题，，，再加上在偏远的、险要的和有滑坡的地方通例的监测仪器和装备很难安排和维护，，，远程布设通讯电缆也很难题，，，以是大大都情形很难获得实时的监测数据。。。。本文提到的3D Tracker 系统将GPS 手艺和专业的一连方位数据处置惩罚手艺连系起来用于水电工程的大坝变形监测，，，这一手艺提供了毫米精度的实时大坝及其他修建物的一连变形监测数据，，，比通俗的监测系统有很大的优越性。。。。
2 工程配景
Libby 水电大坝是一座混凝土重力坝，，，位于蒙大拿州库特奈河上游，，，距离Libby 约17 英里，，，Libby 发电能力为525 兆瓦，，，由美国陆军工程师协会于1961 年建设，，，是美国陆军工程师协会在哥伦比亚流域大坝治理网中的一部分。。。。Libby 坝长880 米，，，坝高128.6米，，，设计库存量715,000 公顷。。。。见图1 所示。。。。
美国陆军工程师协会于1977 年在Libby大坝装置了一套激光准线系统举行变形监测，，，每年的5 和10 月丈量一次。。。。上世纪90 年月，，，这套激光系统很难维护，，，经由专家的论证和评估接纳3D Tracker DGPS 系统。。。。
3 现场3D Tracker DGPS 系统装置
美国陆军工程师协会和Condor 公司于2002 年2 月在Libby 水电大坝上装置了一套3DTracker 实时GPS 监测系统，，，这个监测系统包括安排在大坝坝顶的混凝土桩上的六个测点和两个GPS 基准点组成，，，其中4 个GPS 装置在原来大坝中已有的垂线坐标仪旁，，，和垂线坐标仪的数据作较量。。。。一个GPS 基准点位于大坝左肩的山顶上，，，另一个位于大坝右肩上游与坝顶海拔基内情同的一块隆起的岩石上。。。。如图1 所示。。。。
4 监测数据剖析
4.1 GPS 与垂线丈量数据剖析
图3 到图5 显示测点ML35 的DGPS 和垂线仪视察数据，，，曲线正值体现大坝向上游变形；；负值体现大坝向下游变形。。。。图中显示的是3 年的视察数据，，，从这些图中可以显着获得DGPS 和垂线仪视察数据很是靠近。。。。
从图3 到图5 我们可以注重到ML35 的DGPS 和垂线仪视察数据之间显着有误差，，，这主要是两个系统装置时间差别，，，因而获得差别的初始数据。。。。
图3 和图4 显示ML35 测点垂线和DGPS（LREF）坝体变形数据比照图，，，垂线视察数据显示为玄色，，，DGPS 数据显示为灰色。。。。垂线仪天天自动读取一次数据，，，而DGPS 每5 秒盘算一次变形数据，，，所有5 秒钟的DGPS 视察数据24 小时平均值见图3 的细灰线，，，7 天的平均值用粗灰线显示。。。。

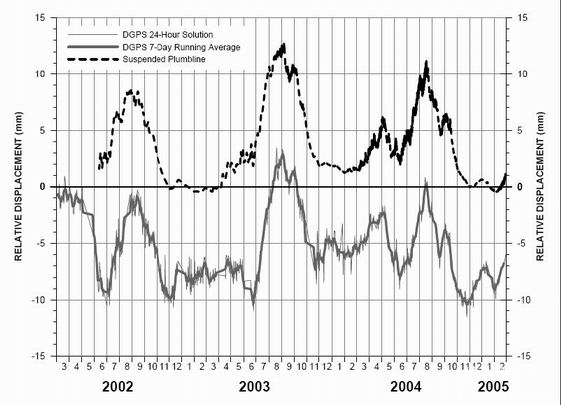

图3 ML35 测点垂线和DGPS（LREF）变形数据比照图
图4 ML35 测点垂线和DGPS（RREF）变形数据比照图
图5 显示LREF 和RREF 参考站以及垂线仪变形数据，，，从图中我们得出两个自力GPS参考站DGPS 数据完全一致，，，以是我们建议，，，在没有装置垂线仪的情形下，，，DGPS 网络需要布设至少两个GPS 参考站。。。。
图5 ML35 测点垂线、DGPS（LREF）和DGPS（RREF）变形数据比照图
图6 显示的是两个DGPS 参考站之间的相对变形，，，从图中我们可以得知DGPS（LREF）和DGPS（RREF）之间在3 年内变形很小，，，这和该地区的地质情形有关，，，说明该地区地层很稳固。。。。
图6 ML35 测点DGPS（RREF）和DGPS（RREF）之间相对变形数据
以上的曲线图仅仅显示ML35 监测点的平面变形情形，，，图7 显示的是ML35 点的笔直变形情形，，，灰色代表LREF 参考站DGPS 数据，，，玄色代表RREF 参考站DGPS 数据。。。。图中没有垂线仪数据，，，由于垂线仪只能监测平面上的变形，，，在Libby 大坝上装置了DGPS 网络标记了笔直沉降视察最先，，，通过这些数据展现大坝坝顶每年的沉降情形。。。。
图7 ML35 测点DGPS（LREF）和DGPS（RREF）笔直变形数据比照图
4.2 DGPS 可靠性和精度剖析
表 1. DGPS 视察的恒久可靠度(RREF 参考站)
| Axis | Mean of 17280 daily SDs (millimeters) | SD of daily SDs (millimeters) | 95% Confidence (1.97 x SD) (millimeters) | |
| LREF-RREF | Upstream/Downstream | 0.31 | 0.18 | 0.61 |
| Right/Left | 0.37 | 0.21 | 0.73 | |
| Vertical | 0.38 | 0.22 | 0.74 | |
| RREF-ML06 | Upstream/Downstream | 0.32 | 0.18 | 0.62 |
| Right/Left | 0.28 | 0.17 | 0.55 | |
| Vertical | 0.32 | 0.17 | 0.63 | |
| RREF-ML19 | Upstream/Downstream | 0.28 | 0.20 | 0.54 |
| Right/Left | 0.29 | 0.21 | 0.58 | |
| Vertical | 0.27 | 0.19 | 0.54 | |
| RREF-ML23 | Upstream/Downstream | 0.30 | 0.14 | 0.59 |
| Right/Left | 0.30 | 0.14 | 0.59 | |
| Vertical | 0.25 | 0.13 | 0.50 | |
| RREF-ML29 | Upstream/Downstream | 0.28 | 0.16 | 0.56 |
| Right/Left | 0.26 | 0.14 | 0.51 | |
| Vertical | 0.25 | 0.15 | 0.48 | |
| RREF-ML35 | Upstream/Downstream | 0.33 | 0.17 | 0.64 |
| Right/Left | 0.28 | 0.14 | 0.55 | |
| Vertical | 0.28 | 0.14 | 0.56 | |
| RREF-ML46 | Upstream/Downstream | 0.25 | 0.25 | 0.49 |
| Right/Left | 0.27 | 0.23 | 0.52 | |
| Vertical | 0.25 | 0.17 | 0.49 | |
| Average | Upstream/Downstream | 0.29 | 0.18 | 0.58 |
| Right/Left | 0.29 | 0.18 | 0.57 | |
| Vertical | 0.29 | 0.17 | 0.56 | |
| Overall Average | 0.29 | 0.18 | 0.57 |
表 2. DGPS 视察的恒久可靠度(LREF 参考站)
| Axis | Mean of 17280 daily SDs (millimeters) | SD of daily SDs (millimeters) | 95% Confidence (1.97 x SD) (millimeters) | |
| LREF-ML06 | Upstream/Downstream | 2.06 | 0.64 | 4.07 |
| Right/Left | 2.73 | 0.82 | 5.39 | |
| Vertical | 2.30 | 0.85 | 4.53 | |
| LREF-ML19 | Upstream/Downstream | 2.02 | 0.67 | 3.97 |
| Right/Left | 2.44 | 0.86 | 4.80 | |
| Vertical | 2.25 | 0.91 | 4.43 | |
| LREF-ML23 | Upstream/Downstream | 2.30 | 0.50 | 4.53 |
| Right/Left | 2.13 | 0.72 | 4.21 | |
| Vertical | 2.22 | 0.78 | 4.37 | |
| LREF-ML29 | Upstream/Downstream | 1.69 | 0.58 | 3.33 |
| Right/Left | 2.29 | 0.60 | 4.51 | |
| Vertical | 2.18 | 0.91 | 4.30 | |
| LREF-ML35 | Upstream/Downstream | 2.07 | 0.48 | 4.08 |
| Right/Left | 2.07 | 0.55 | 4.07 | |
| Vertical | 2.06 | 0.74 | 4.06 | |
| LREF-ML46 | Upstream/Downstream | 1.38 | 0.42 | 2.71 |
| Right/Left | 1.93 | 0.62 | 3.79 | |
| Vertical | 1.92 | 0.72 | 3.78 | |
| Average | Upstream/Downstream | 1.92 | 0.55 | 3.78 |
| Right/Left | 2.26 | 0.69 | 4.46 | |
| Vertical | 2.16 | 0.82 | 4.25 | |
| Overall Average | 2.11 | 0.69 | 4.16 |
表 3. DGPS 精度(ML35)
| Axis | Axis Mean of Day-to-Day deltas (millimeters) | DGPS Accuracy of Day-to-Day deltas (millimeters) | 95% Confidence (1.97 x SD) (millimeters) | |
| LREF-ML35 | Upstream/Downstream | -0.09 | 0.90 | 1.77 |
| RREF-ML35 | Upstream/Downstream | -0.03 | 0.48 | 0.95 |
5 总结
5.1、在Libby 大坝装置的3D Tracker 系统的6 个GPS 中有4 个装置在原来在大坝中保存的垂线坐标仪旁，，，和垂线坐标仪的效果作较量。。。。GPS 和垂线坐标仪的设置不但可以较量两种丈量系统的效果，，，并且可以使GPS 系统为垂线坐标仪系统提供清静监测。。。。从文中图表显示，，，在Libby 大坝顶部的水平位移丈量中，，，GPS 和垂线坐标仪的丈量效果具有很好的一致性。。。。
5.2、在Libby 大坝安排两个GPS 参考站，，，来提高丈量系统的精度和准确度，，，两个参考站使得系统对每一个遥测站点在任何时间都具有两个自力运行的解决计划。。。。通过实时的监测盘算丈量站的效果相关于两个自力参考站间数据的一致性，，，可以连忙显示整个系统的精度和准确度。。。。在峡谷的相反的边坡上安孜拷寮站，，，从每个吸收站都可以举行校准程序。。。。每个GPS 监测点相关于两个自力参考站丈量数据的一致性很是好。。。。
5.3、3D Tracker 实时GPS 监测系统将Kalman 滤波手艺、三差量测手艺应用到水电大坝和其他大型修建物的变形监测，，，使得24 小时时段笔直丈量精度在1~2 毫米。。。。
5.4、在大坝变形监测中，，，垂线丈量系统只能监测平面上的运动，，，而GPS 系统可以同时监测笔直和水平偏向的运动。。。。
◆参考文献：PERFORMANCE MONITORING OF LIBBY DAM WITH A DIFFERENTIAL GLOBAL POSITIONING SYSTEM UNITED STATES SOCIETY OF DAMS-JUNE 2005
