共振柱试验是使用特制的装置对一个圆柱形土样举行激振，，，，，使之爆发水平扭剪或笔直振动，，，，，并抵达第一振型的共振。。。在此条件下，，，，，测求其共振频率及振幅值，，，，，并凭证弹性理论关系进一步盘算剪切波速、剪切刚度（模量）及响应的剪应变幅值等。。。试样的阻尼特征也可凭证在此试样中的自由振动衰减曲线或强迫振动共振曲线求算出来。。。它的优越性特殊体现在小应变的条件下举行试验以及具有可逆性和重复性等。。。共振柱试验的专用工具就是共振柱试验机。。。

GDS共振柱测试系统是在实心或空心圆柱形土样的底端施加一个振动激励。。。通过一个电磁驱动系统爆发一个扭转或纵向激励。。。通过丈量自由端的运动、波速和质料的阻尼确定频率。。。剪切模量通过获得的速率和试样的密度可以盘算出来。。。

共振柱RCA基本构架：

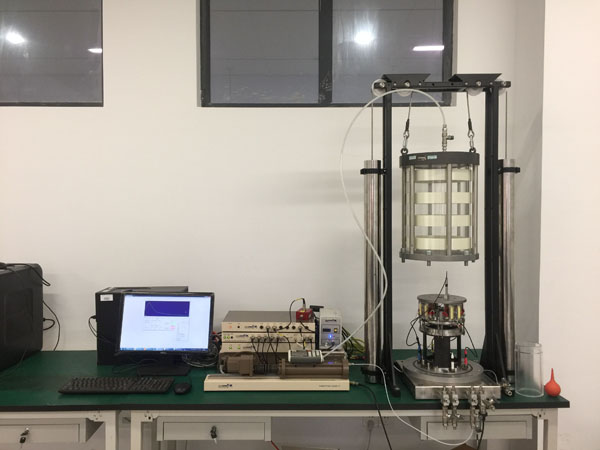

整个GDS共振柱试验机基于经典的Bishop & Wesley类型的应力路径三轴压力室和GDS压力/体积控制器组成。。。三个压力控制器毗连电脑和试验压力室如下：

● 一个用于围压控制的控制器
● 一个用于设置反压和丈量体积转变
● 一个八通道数据收罗仪收罗传感器数据

● 一套用于爆发和纪录激振力和加速率的装置

RCA共振柱测试系统规格：

（1）可作试样尺寸 (宽x高)：50mm x 100mm；；；；70mm x 140mm；；；；及自界说尺寸。。。
（2）电源放大器：电流驱动。。。
（3）软件：全自动。。。

（4）可完成试验：扭转、弯曲、阻尼比；；；；选做试验：扭剪。。。

RCA共振柱分类：

GDS生产的共振柱可以完成2种尺寸的试样，，，，，划分是直径为50mm和70mm的。。。也可以凭证用户需要定做。。。浚？？
？？梢酝瓿傻氖匝榘ㄅぷ⑼淝⒆枘岜仁匝楹停2Hz的扭转剪切试验等。。。

GDS还可以凭证需要为用户订做特殊要求的共振柱，，，，，如围压高达25Mpa的共振柱或温度可以在-20℃~40℃规模内控制的共振柱。。。

共振柱基本设置：

（1）压力/体积控制器
（2）试样底座和试样帽
（3）制样工具包
（4）8通道GDS数据收罗系统
（5）孔压传感器
（6）GDSLAB控制和数据收罗软件
（7）RCA共振柱软件

共振柱软件：

软件是GDS专门为完成共振柱试验而设计的。。。软件允许用户定制简朴友好的界面举行试验。。。试验可以通过GDS RCA 软件执行。。。

共振扭转
共振弯曲
扭转阻尼比
弯曲阻尼比
低速(<2Hz)扭转剪切

GDS RCA软件阻尼比数据

手艺参数：

● 标准压力室可以遭受1 MPa 气体围压(也可以选择可以遭受25MPa围压的压力室)

● 电磁驱动系统与细密线圈和复合钕硼铁稀土磁体连系

● 跨导电流驱动放大器

● 内置压力室涂有硅油 (有助于膜的密封)

● 通过内置LVDT 丈量试样变形

● 内置牢靠的、平衡式加速率计

● 1个驱动RCA马达的驱动放大器

● 1 个高速16-bit 数据收罗/控制卡，，，，，配有GDS RCA控制盒和界面板

● 3 套差别刚度的标定棒和标定砝码

● 由软件、盘算机控制的气压阀控制围压

● 通过GDS 标准压力/体积控制器控制反压。。。(STDDPC)

● 可以选择温控箱（-20℃~40℃）和一个轴向荷载驱动器和压力架

● 标准试样尺寸: 50mm x 100mm和 70mm x 140mm (直径 x 高度) – 其它尺寸凭证需要提供

共振柱RCA售价：

英国GDS共振柱试验机是英国GDS高级土工试验仪器家族的一员。。。GDS的RCA产品无论是性能照旧价钱，，，，，都处于高性价比优势职位。。。详细报价请咨询9001cc金沙以诚为本各地效劳处。。。

共振柱中国用户：

华北水利水电学院采购的RCA共振柱

唐山学院 RCA

常州工学院 RCA  2017

中国海洋大学 RCA 2017

广西科技大学 温控RCA

湖南工业大学RCA

中原工学院RCA

西华大学 RCA

宜宾学院 RCA

浙江大学都会学院 RCA

浙江工业大学 RCA

GDS RCA共振柱测试系统是一套优质的共振柱试验仪器，，，，，由GDS共振柱软件全自动控制，，，，，可完成包括扭转试验、弯曲试验及阻尼比试验，，，，，也可设置可选件以完成扭剪试验，，，，，是室内岩土试验室举行土力学性子研究的理想仪器。。。RCA共振柱试验系统精度高,操作轻盈,售后效劳优异，，，，，接待选购。。。
